CTMC系列M226ES——CTNET通信
2023.08.11
通过麻将胡了2自有协议CTNET现场总线通讯，可实现内部数据地址的快速稳定的交互 ；支持 I，Q，AI，AQ，V，M，SM，DB 等数据类型 。最大支持连接64个从站，每个从站10K的数据透传 。

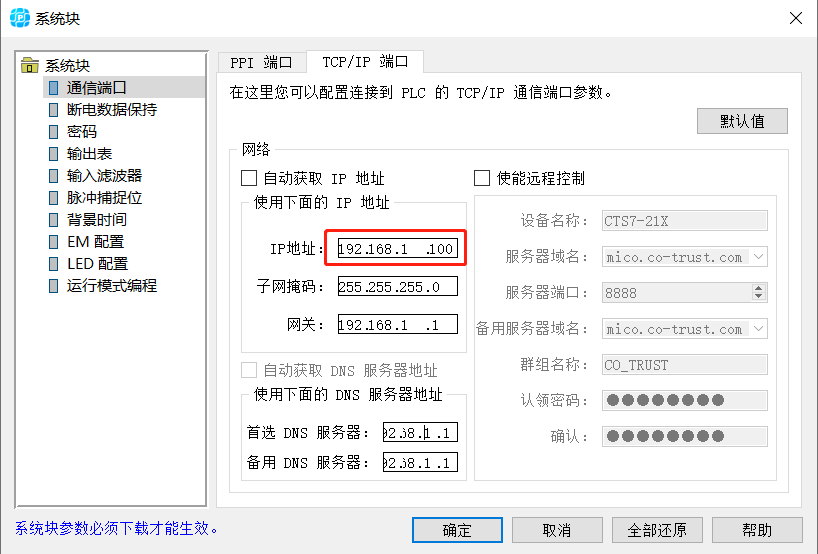

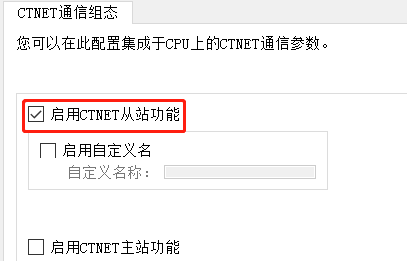

作为从站时，只需要启用CTNET从站功能设置好IP地址即可，也可设置自定义名称 。
作为主站时的操作步骤
Part
1

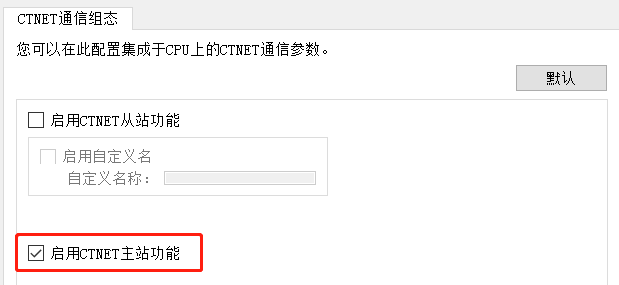

在硬件组态中，双击机架上的CPU打开PLC属性窗口，选择CTNET通信组态，启用CTNET主站功能 。
Part
2

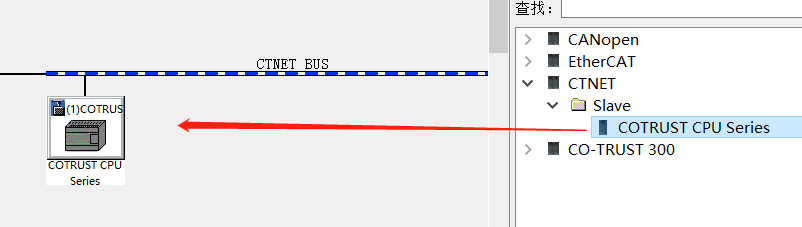

组态从站到CTNET总线
Part
3

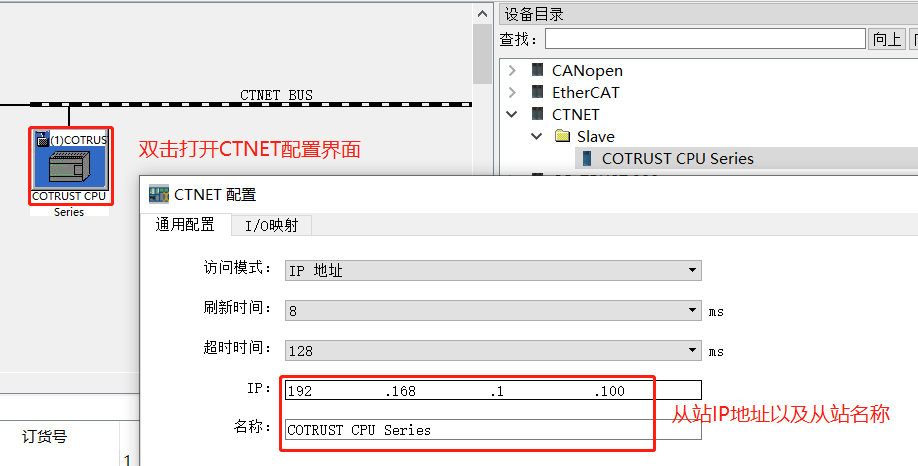

双击CTNET总线上的从站，打开CTNET配置界面，设置从站IP地址以及从站名称（与从站设置IP保持一致即可） 。
Part
4

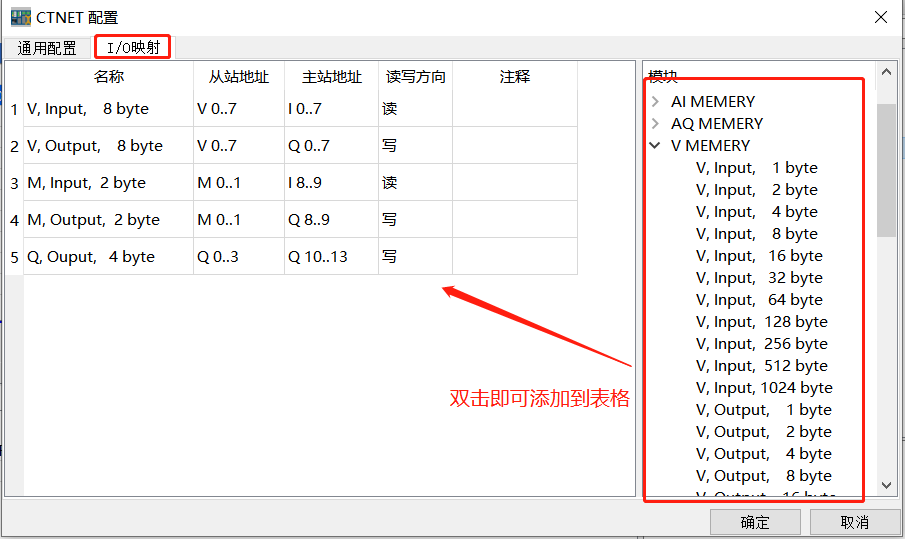

双击需要的存储区以及连续读写字节大小即可添加到左侧表格中，可修改访问地址的起始地址，每个从站支持10K的数据透传 。
下图配置为：
从主站QB0-QB7地址往从站VB0-VB7地址写数据，再把从站VB0-VB7地址内容读取存放在主站的IB0-IB7中
从主站QB8-QB9地址往从站mB0-VB1地址写数据，再把从站mB0-VB1地址内容读取存放在主站的IB8-IB9中
从主站的QB10-QB13地址往从站的QB0-QB3地址写数据
Part
5

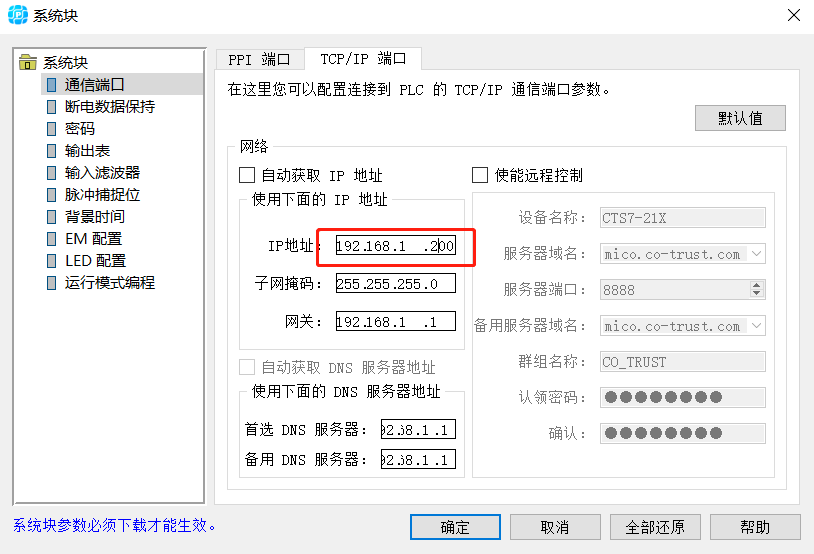

设置主站IP地址和从站处于一个网段即可
Part
6
主从数据交互结果

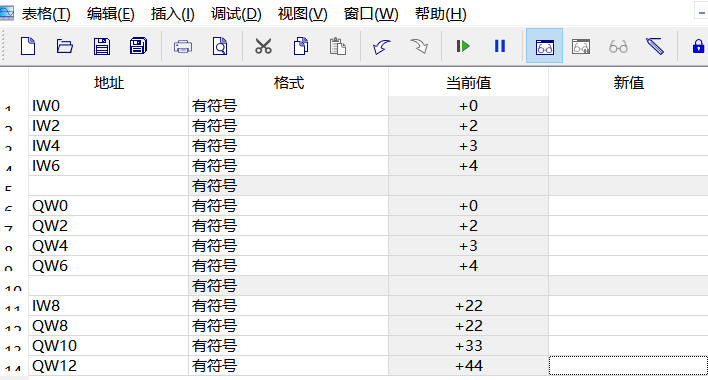

主站状态表：

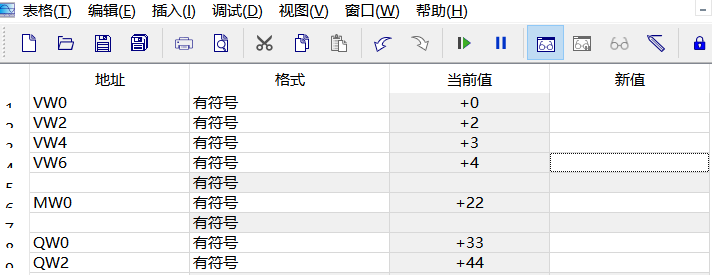

从站状态表：
