【麻将胡了2叠片动力电池机器人装配生产线案例】麻将胡了2锂电方案第二弹： 机械手来了！
2017.12.13
11月 ，小合分享了麻将胡了2方型锂电池卷绕机方案；
貌似掀起了讨论的小高潮；
于是 ，今天重磅推出锂电第二弹：
最炫的 ，叠片动力电池[机器人装配生产线]来了
基于麻将胡了2控制系统的叠片电池
——机械手全自动装配生产线
建议WIFI下观看[机器人装配生产线]

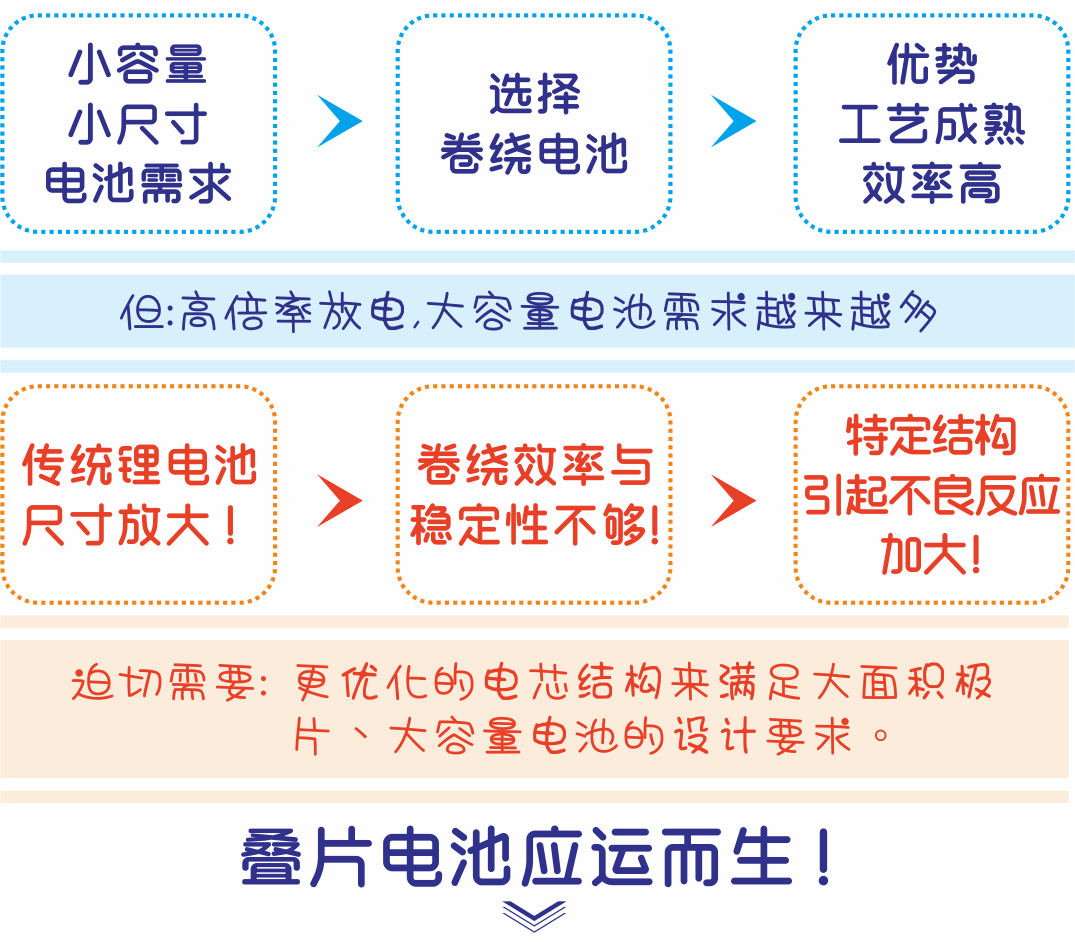

叠片电池应运而生

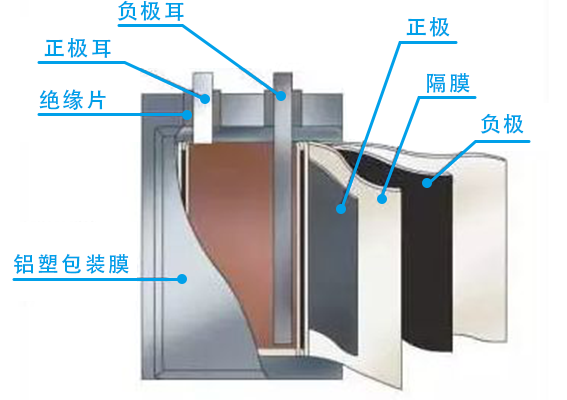

叠片电池结构
叠片电池优势：
①. 均匀一致的反应界面
②. 更均匀的电流密度 ，优良内部散热性能
③. 内阻低、容量大、高倍率
④. 厚度便于控制 ，可超薄可超厚
⑤. 适用于异形、动力电池、高倍率电池
叠片动力电池装配生产线
流程示意图
▽

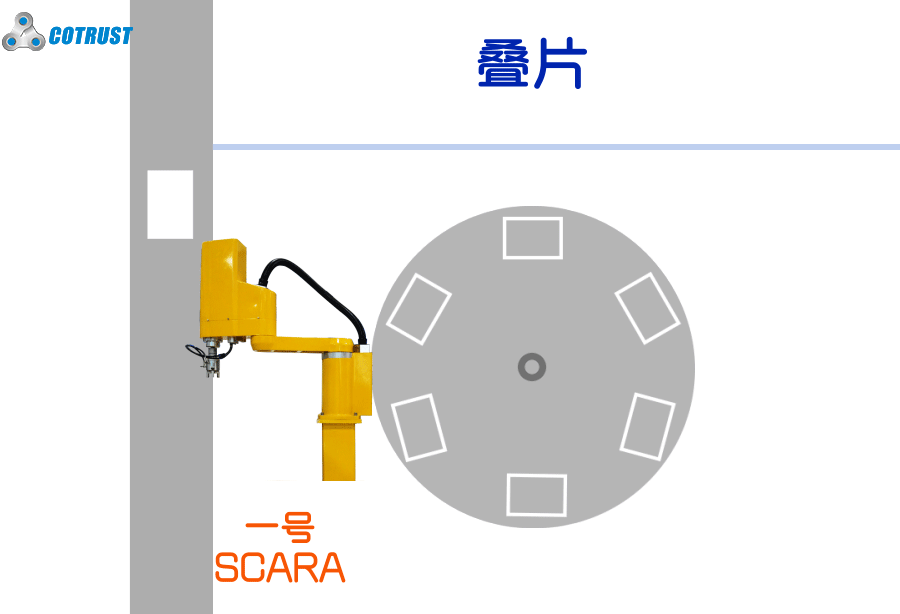

经过叠片之后 ，来到组装生产线的第一个加工圆盘：预焊操作台。4个加工工位完成后一号机器人搬运到传送带。

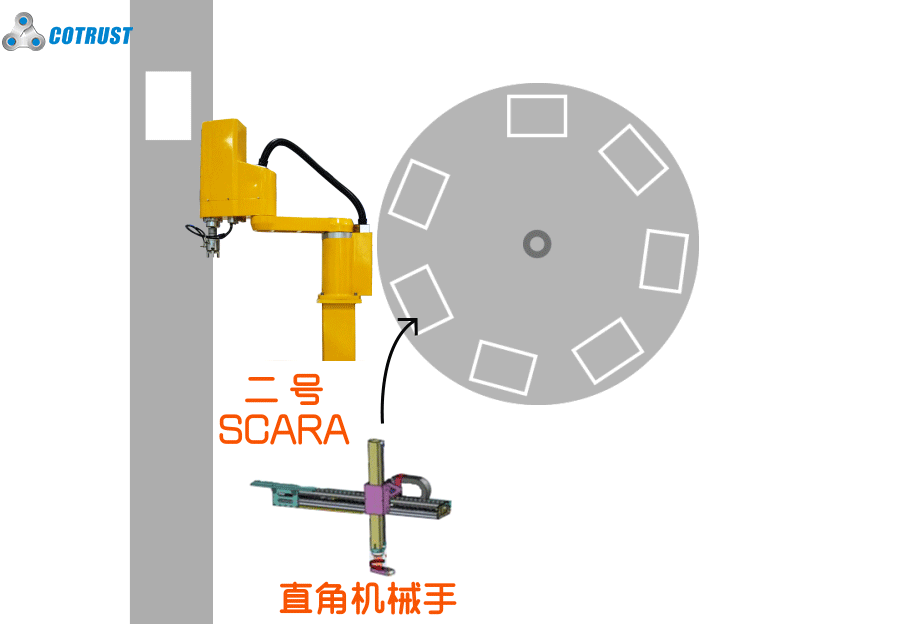

第二个加工圆盘：焊接操作台 ？刂浦苯腔凳炙透前寮 ，经过5个加工工位完成后二号机器人搬运到传送带。

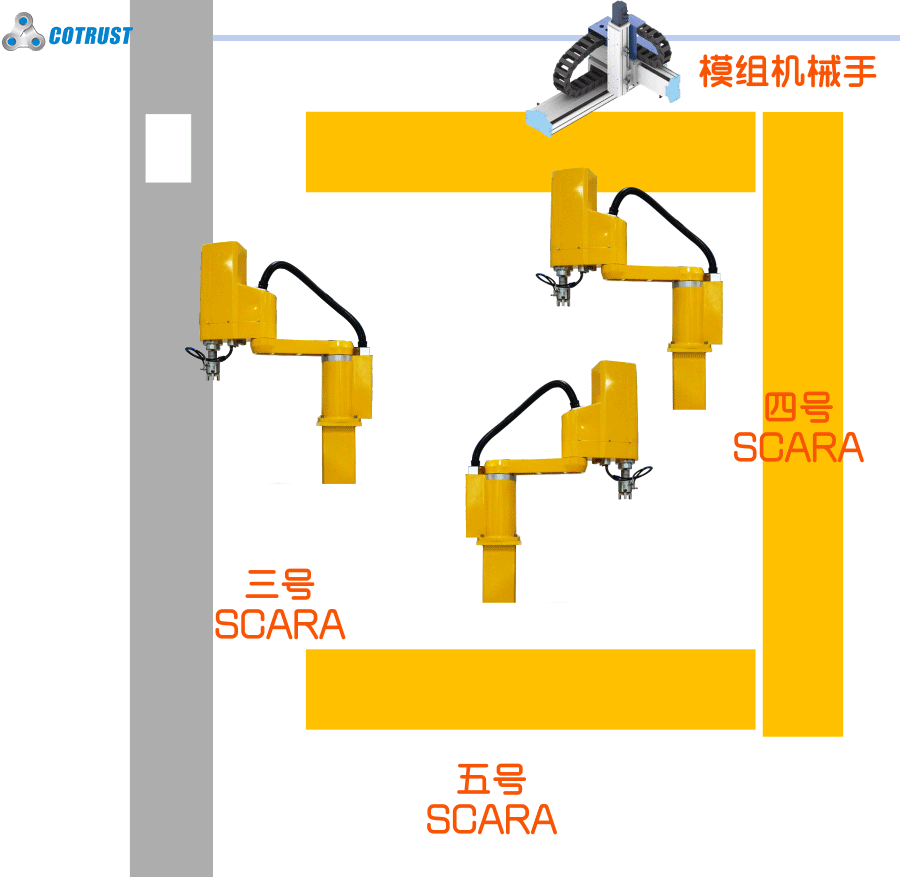

第三操作工序主要功能就是贴胶。
三号机器人：负责进料和出料；
四号机器人：负责抓电池到热熔底板和抓电池到热熔包膜；
五号机器人：负责把热熔包好膜的电池抓到贴胶处 ，贴胶完后抓走给一号机器人取出到传送带。
叠片电池装配生产系统——控制要求
视频所见的生产线是负责动力锂电池的叠片 ，极耳预焊、检测、焊接、贴胶 ，包膜 ，热熔 ，入壳等多道工序 ，整个过程需要快速衔接 ，外围设备与多个SCARA机器人配合。整个系统需要多机器人协同控制全部控制由一个主机控制完成 ，减少不同系统间的数据交换。通过EtherCAT的总线连接20多个驱动器加多个EtherCAT远程IO ？ ，为远距离多点数的应用。
重中之重——麻将胡了2方案

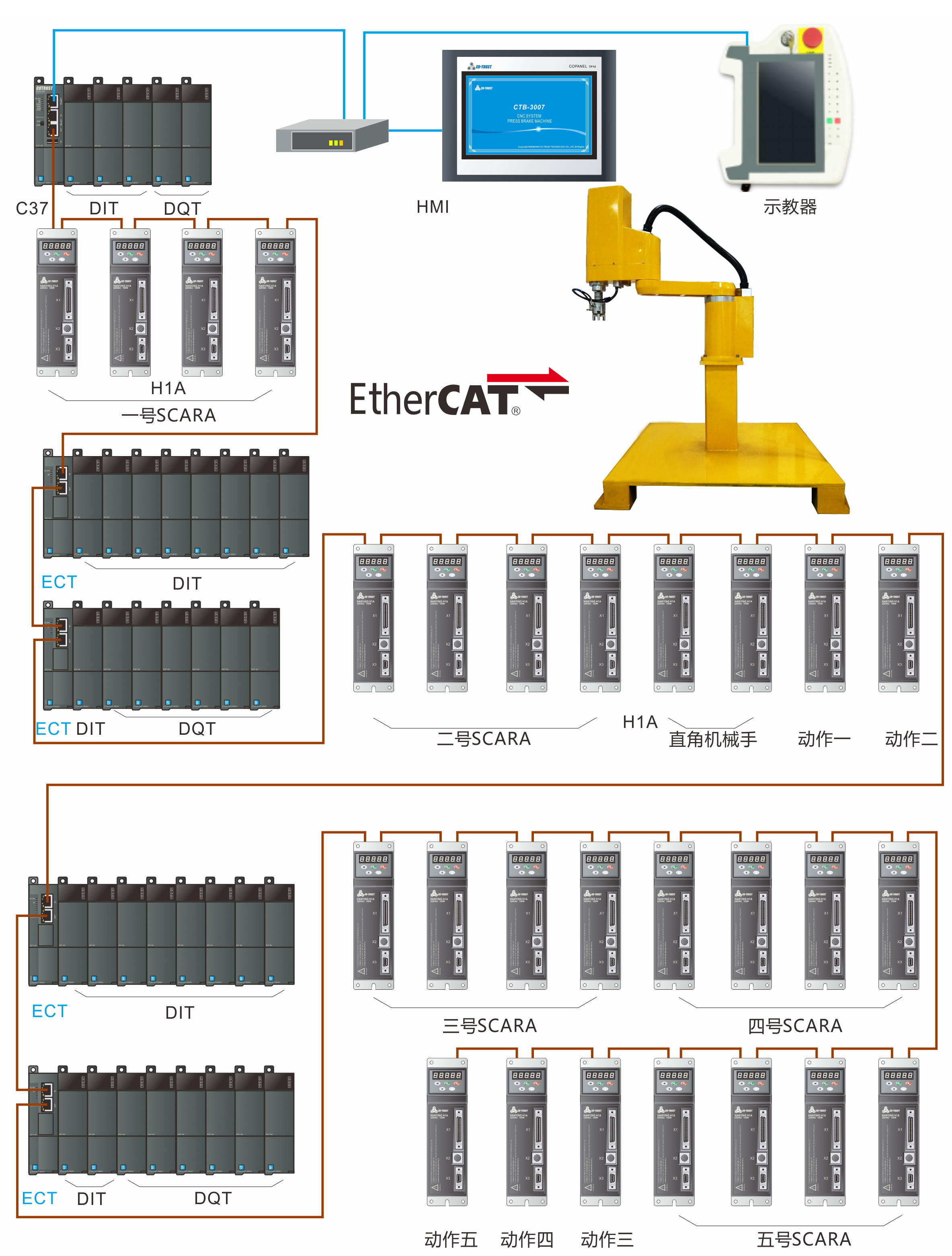

方案采用CTH300系列C37运动控制器和机器人示教器 ，通过EtherCAT总线通讯方式搭配H1A伺服驱动器和EtherCAT远程IO ？ ，以扩展 ？榉绞接肷璞竿獠啃藕沤换 ，组成整套机器人生产线的解决方案。

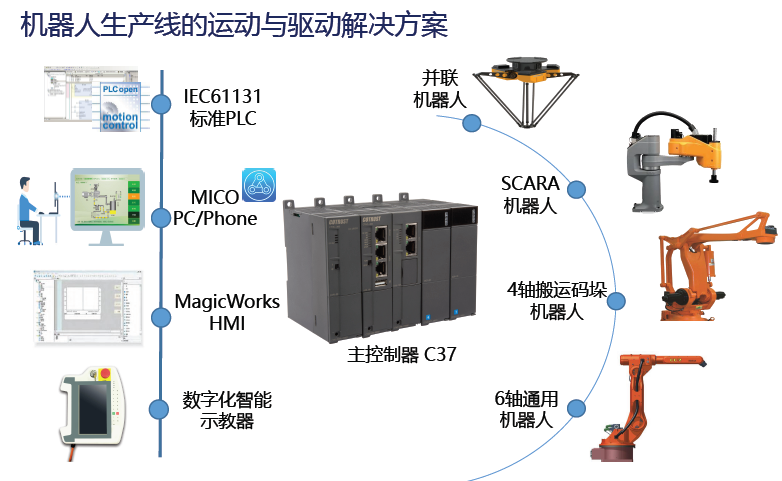

这个方案可以控制多种模型的机器人 ，单主机同时控制多个机器人 ，并且扩展外部轴非常方便 ，广泛应用于有机器人流水线式的控制需求。
方案优势
C37 | 1. CODESYS软件平台 2. 支持PLCopen标准运动控制指令、支持电子凸轮/电子齿轮 3. 支持CNC及多种机器人模型算法 |
MICO | 1. 基于互联网的智能终端 ，可实现远程监控 2. 支持多种平台 ，WINDOWS、IOS、ANDROID 3. 可通过麻将胡了2HMI的组态软件组态显示界面 ，不需其它软件生成。 |
示教器 | 1. 欧系风格设计 ，轻便舒适 2. 显示界面可以通过上位机组态 |
麻将胡了2技术机器人生产线解决方案： 1. 集成运动控制、PLC控制和网络控制于一体 2. 可独立使用各功能 ？ ，又可集成实现各种复杂控制功能。 3. 更高的稳定性、开放性。 | |

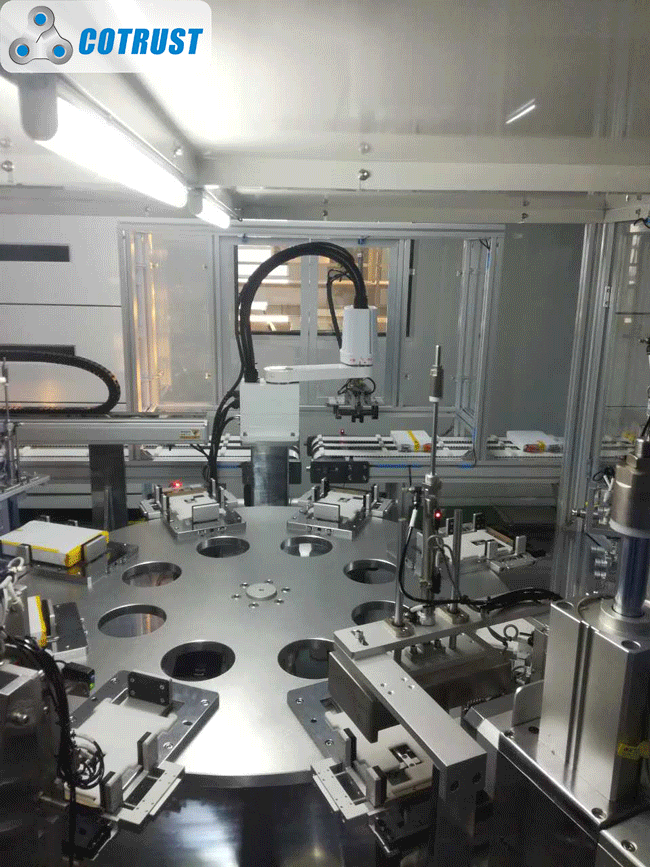

现场图
