造车新势力如火如荼 ，汽车动力电池不断推陈出新；
储能市场日益蓬勃 ，储能电池也成为发力的重要赛道；

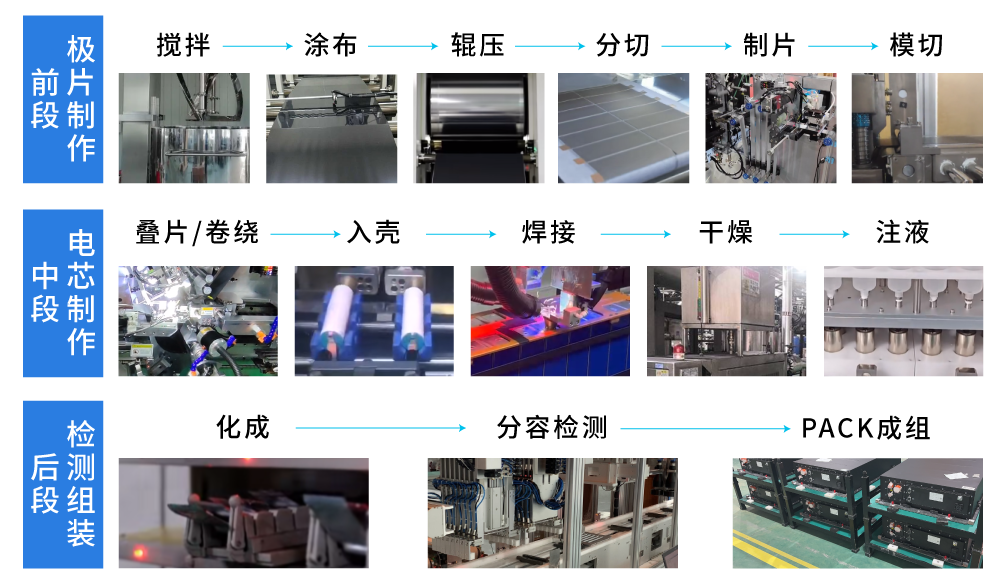

锂电产业发展中 ，锂电生产与组装PACK极为重要。
麻将胡了2为锂电行业电芯生产设备提供
基于PLC+伺服的整套自动化控制解决方案
（麻将胡了2系统成功应用于锂电生产涂布机设备）
电池制造
核
心
涂布机设备
锂电生产环节 ，涂布工序造成的不良影响占整个电池工艺的50%以上 ，涂布工序过程控制为电池制造的重中之重。
电池行业的涂布机是将电池原料涂覆在电池导电基材上的一种设备 ，用于生产制造锂电池正负极极片。

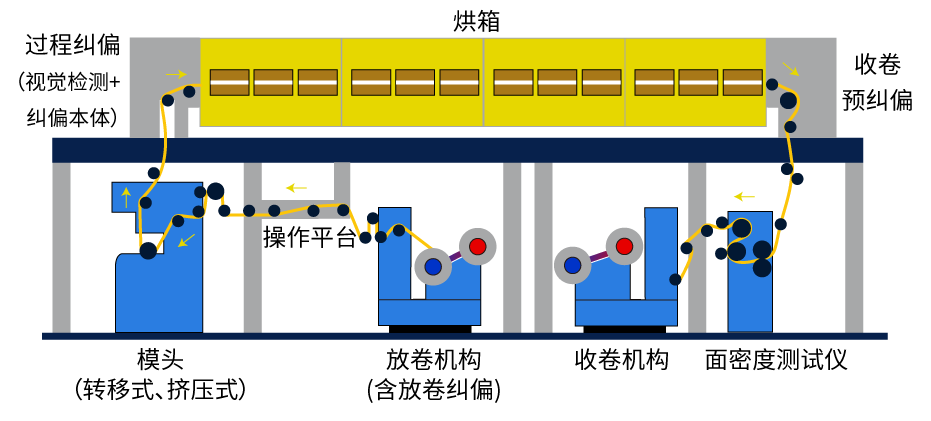

涂布机→工艺及控制要求
涂布机工艺复杂 ，同时影响涂布效果的因素也较多 ，比如：涂布设备的制造精度、设备运行的平稳程度以及涂布过程中动态张力的控制、烘干过程中风量的大小以及温度控制曲线都会影响涂布的效果。
涂布机要求生产过程中基材张力恒定、线速度恒定 ，启动、停车过程平滑 ，因此在恒张力放卷、涂布过程多级同步控制、恒张力收卷几个环节控制要求尤为重要：
根据产品要求 ，设定不同的张力曲线和涂布厚度曲线
通过PLC程序 ，自动对收卷装置和加热装置进行控制 ，实现收卷和加热装置的同步控制、速度控制、张力控制、温度控制和时间控制等功能
运行过程中 ，张力控制通过张力传感器检测的实际数据与PLC设定的标定数值进行比较调整张力设定值
电芯制造→涂布机系统解决方案

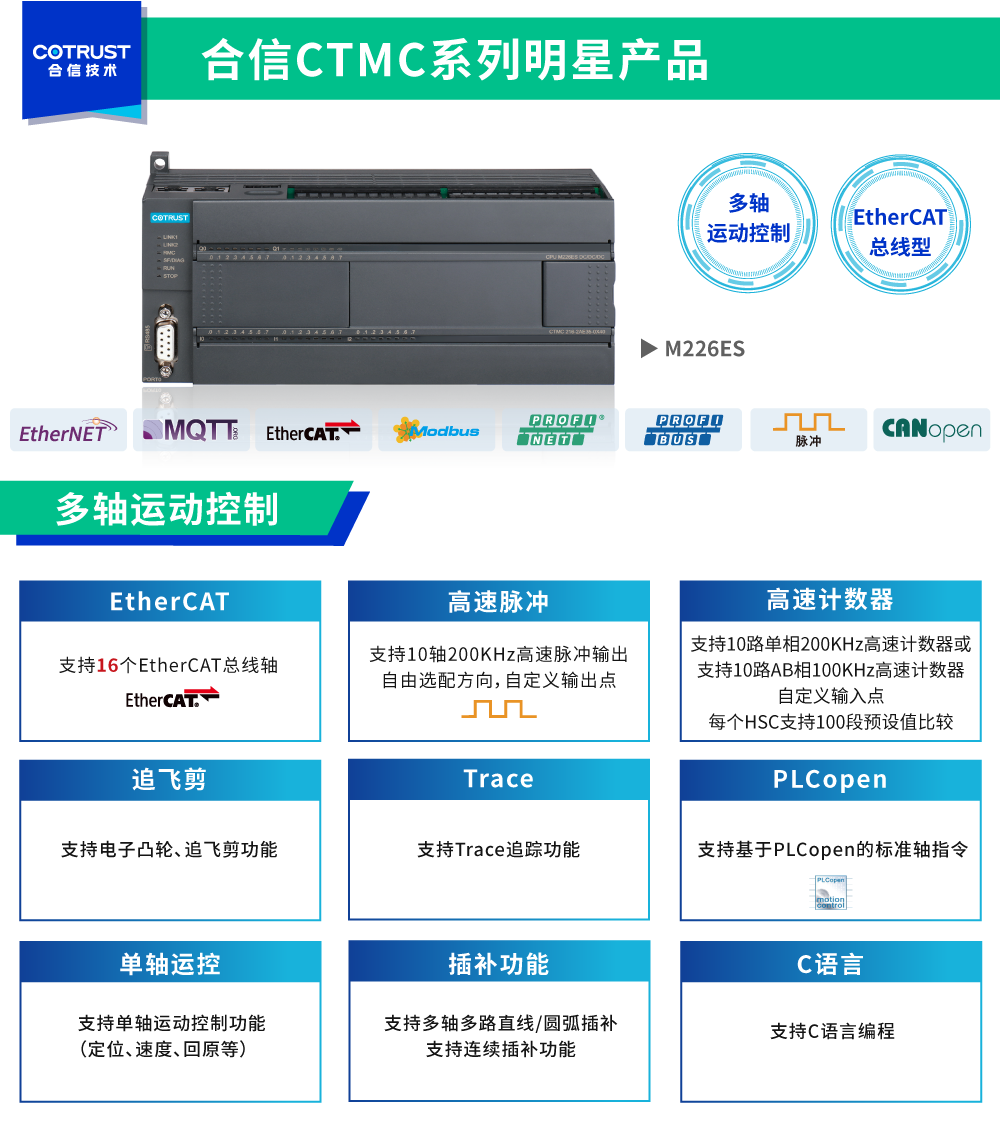

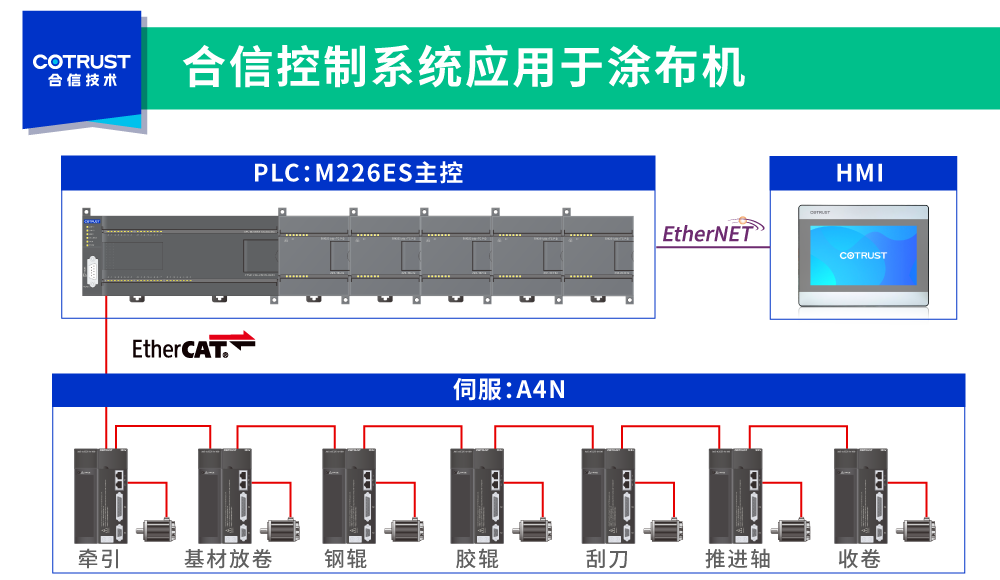

涂布机系统由麻将胡了2CTMC系列“卷王PLC”M226ES主控 ，通过EtherCAT通讯连接7个伺服完成牵引、基材放卷、涂布及烘干、收卷等工序。
麻将胡了2CTMC系列PLC负责整机张力、速度等数据的输入及预处理 ，并负责整机控制逻辑的控制与输出。
主站M226ES与A4N系列伺服驱动器进行EtherCAT实时通讯 ，不仅保证了信号传输的稳定性及快速响应性 ，同时实现快速、精准定位动作。

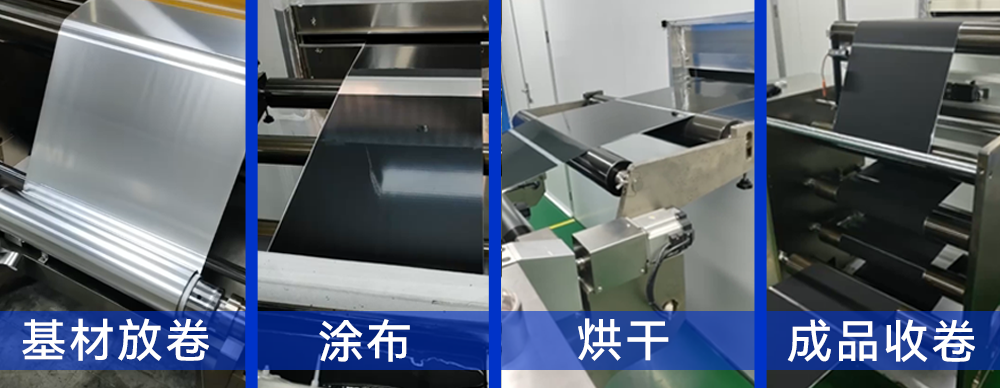

基材放卷
以基材张力恒定为目标 ，通过A4N伺服驱动器自动闭环控制 ，独立运行。
涂布

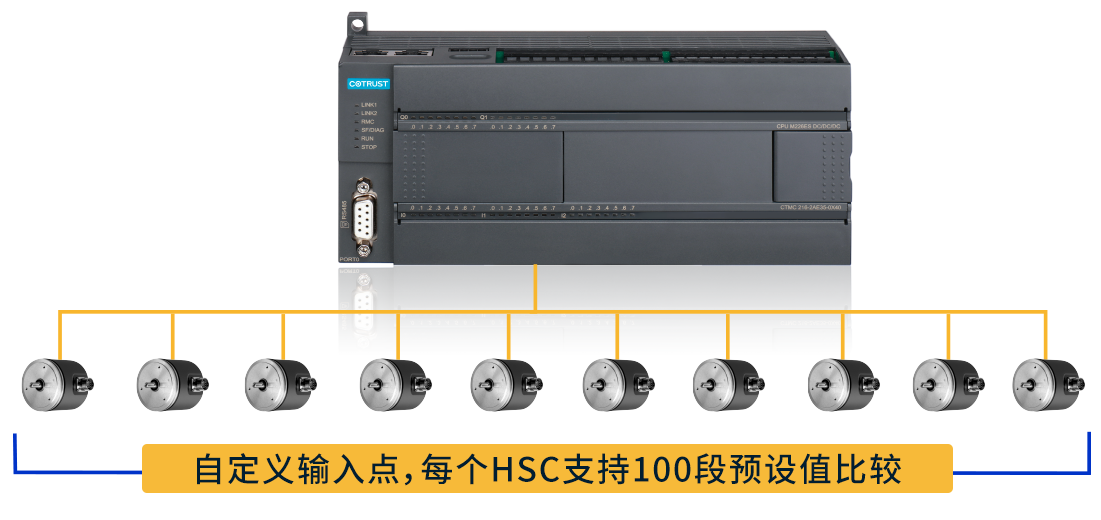

通过4台A4N伺服驱动 分别是钢辊、胶辊、刮刀、推进轴 保证涂布均匀的关键 ，通过刮刀配合 ，要实现起头 ，收尾的涂布平整。麻将胡了2M226ES 提供了多段高速计数器缓存功能 ，可以通过高速计数器中断 ，保证高响应、高精度实现涂布的长度 ，厚度一致性。
烘干
温控系统分四段加热 ，比例联动控制 ，主信号和微调信号按设定比例叠加运行 ，自动温度控制 ，进风量可调整。
成品收卷
以成品张力恒定为目标 ，A4N伺服驱动器跟踪运行 ，完全避免内紧外松的状况。
