玻璃双圆边磨边机！麻将胡了2之玻璃深加工
2019.11.21
随着现代科学技术与玻璃技术的发展 ，
玻璃成为生活中随处可见的材料。
玻璃磨边机是玻璃机械深加工设备中
产生最早且用量最大的冷加工设备之一。
小合今天介绍的应用机型：玻璃双圆边磨边机
↓双边 ，圆边 ，就在这儿！↓

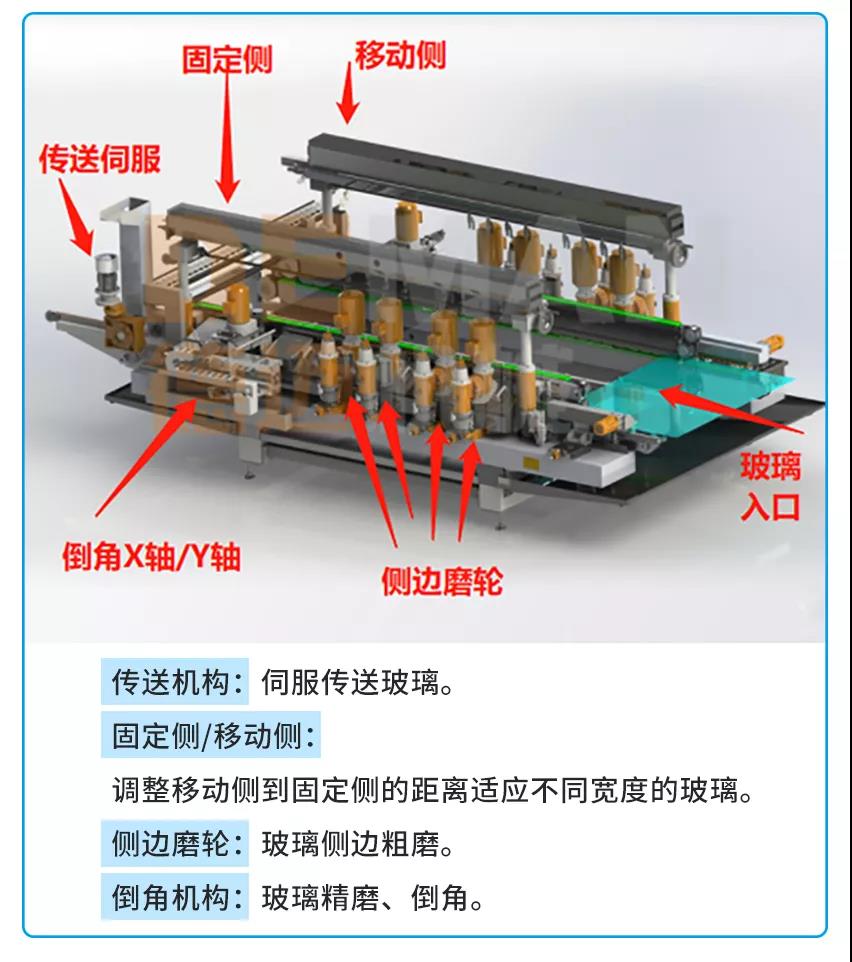

1 | 机型介绍：玻璃双圆边磨边机
玻璃双圆边磨边机专门用于平板玻璃底边和倒角的磨削。
该系列机型全部采用PLC控制 ，双边同时加工磨边磨圆 ，集粗磨、精磨一次完成。
● 圆角和安全角可；
● 矩形和梯形玻璃可；
2 | 控制要点

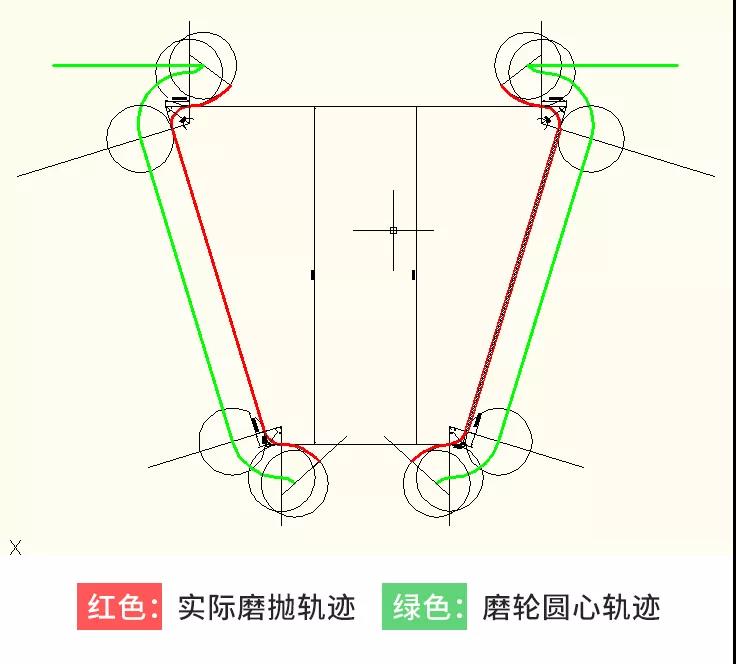

● 倒角机构X轴Y轴路径规划：
根据设定边长、梯形前角角度、倒角大小、磨轮直径等参数 ，描出磨轮轨迹。
● 倒角机构与传送同步：
倒角磨轮首先需要与运动中的传送轴保持位置同步 ，之后CNC路径和传送轴位置叠加。

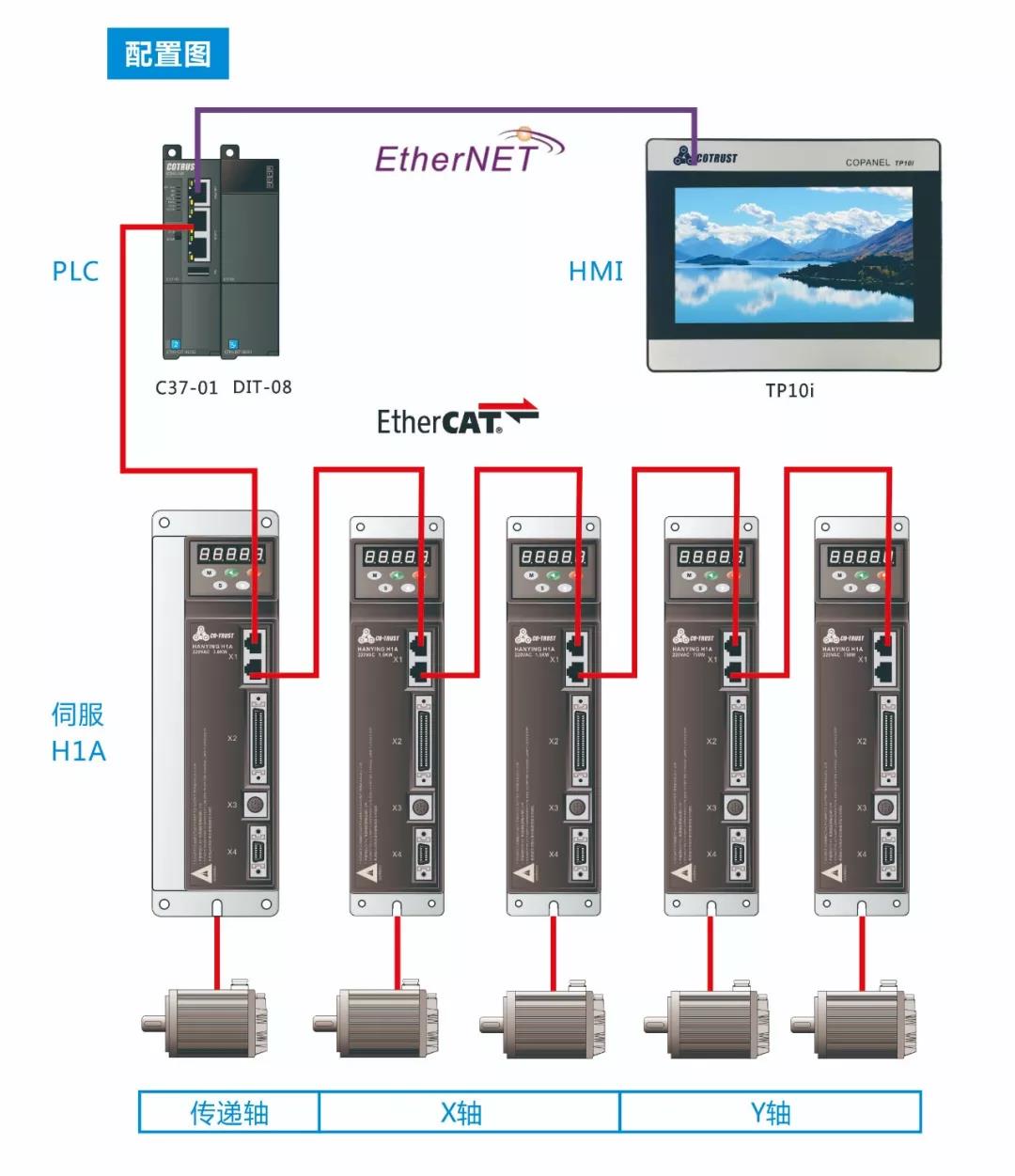

3 | 麻将胡了2控制方案
4 | 麻将胡了2控制方案优势
● 1. CNC路径编辑 ，直观！
麻将胡了2CTH300-C系列运动控制CPU ，通过CODESYS“轴”方式连接强大的运动控制算法 ，实现CNC功能；
● 2. EtherCAT总线控制 ，速度快！
麻将胡了2C37与H1A伺服通过EtherCAT 100Mbps高速运动总线控制 ，通信速度快；
● 3. EtherNET网络连接 ，可远程
麻将胡了2C37集成以太网 ，可与TP10i以太网HMI便捷接入网络中 ，通过麻将胡了2MiCo实现远程控制；
● 4. 编程方便 ，运行稳定
C37采用CODESYS编程 ，编程简单 ，运行稳定；
●5. 角度可选 ，应用多样
能磨圆角R3~R30 ，满足家电（冰箱）用玻璃工艺要求。
● 6. 经济稳定 ，维护方便。

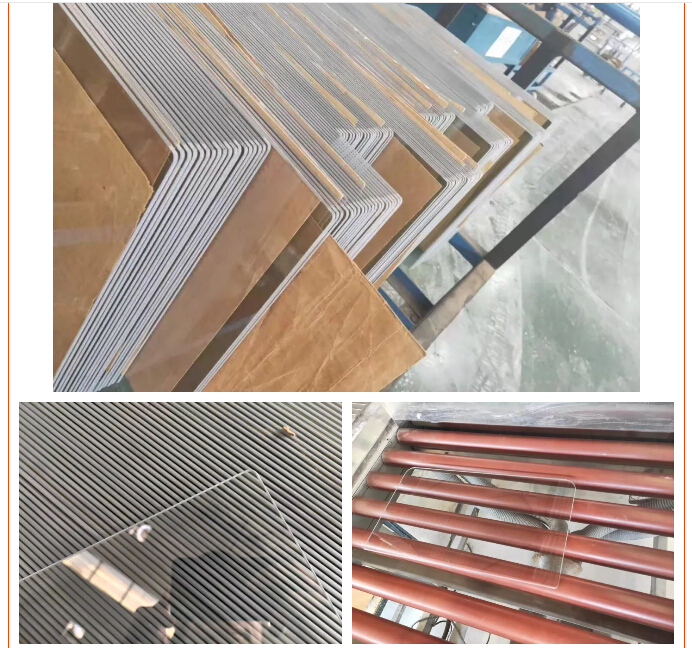

5 | 现场图片及视频
↑现场视频↑
