- 概览
-
规格参数
订货号

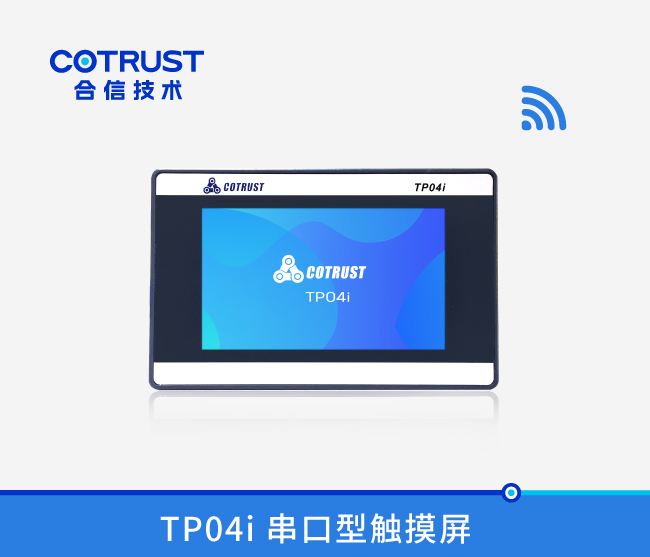

4.3寸触摸屏 ，真彩LCD-TFT ，256K色 ，分辨率480 x 270 ，1个RS485口 ，1个USB口 ，可扩展WIFI/4G。
CTS6 T04I-CH020
- 技术参数
-
技术参数
CTS6 T04I-CH020
CTS6 T04I-CH030
结构规格
外观尺寸
138.0*86.0*35.0mm
138.0*86.0*35.0mm
开孔尺寸
132.0*80.0mm
132.0*80.0mm
外壳材料
ABS塑料
ABS塑料
外壳颜色
深蓝
深蓝
重量
0.31KG
0.31KG
性能规格-基本特性
处理器/主频
Cortex A9/1GHz
Cortex A9/1GHz
用户内存
128M Flash + 128M RAM
128M Flash+ 128M RAM
U盘存储
支持 ，不超过32G
支持 ，不超过32G
组态软件
Magicworks HMI V3.9.3以上
Magicworks HMI V3.9.3以上
Flash数据记录屏内
最多200万条
最多200万条
实时时钟
有
有
性能规格-显示特点
液晶屏
4.3寸（16 : 9）TFT显示屏 ，LED背光
4.3寸（16 : 9）TFT显示屏 ，LED背光
色彩
256K真彩色
256K真彩色
分辨率
480 * 272
480 * 272
背景光的平均亮度寿命
20000小时（典型值）
20000小时（典型值）
触摸面板
4线电阻式
4线电阻式
性能规格-通信接口
PORT1串口
9针母头 ，RS485（连接PLC）
9针母头 ，RS485（连接PLC）
USB接口
主设备接口 ，连接USB从设备 ，如USB鼠标 ，U盘 ，USB打印机、WiFi？
主设备接口 ，连接USB从设备 ，如USB鼠标 ，U盘 ，USB打印机、WiFi？
以太网口
--
RJ45接口 ，连接PLC ，下载工程
WIFI
连接PC、Router、手机、下载工程
连接PC、Router、手机、下载工程
- 典型应用
-
电气规格
额定电压
24VDC
24VDC
电压范围
20.4VDC-28.8VDC
20.4VDC-28.8VDC
额定工作电流
250mA（典型）
250mA（典型）
环境规格
工作温度
0～50℃
0～50℃
工作湿度
10%-90%（无凝露）
10%-90%（无凝露）
存储温度
-20℃～60℃
-20℃～60℃
振动频率
三轴方向：10Hz ，3MM ，半小时10～55Hz ，2g ，半小时
三轴方向：10Hz ，3MM ，半小时10～55Hz ，2g ，半小时
冷却方式
自然风冷
自然风冷
产品认证
产品认证
符合CE认证标准
符合CE认证标准
防护等级
前面板IP65
前面板IP65
- 安装规格
-
TP04i以太网HMI的接口示意图如下：
RS485通信接口描述：
RS485通信口
针脚号
PORT1信号
1
大地
2
-
3
RS485 D1+
4
-
5
0V DC
6
+5V DC
7
24V DC
8
RS485 D1-
9
-
TP04i的安装方式：
TP04i产品的安装尺寸图如下所示：
