- 概览
-
规格参数：
EM277PN-L：Profinet从站？ ，仅支持RT实时通讯模式 ，最多可扩展8个CTSC-200系列IO？椋ú话–AN？椤⒃丝啬？椤⒊浦氐忍厥饽？椋

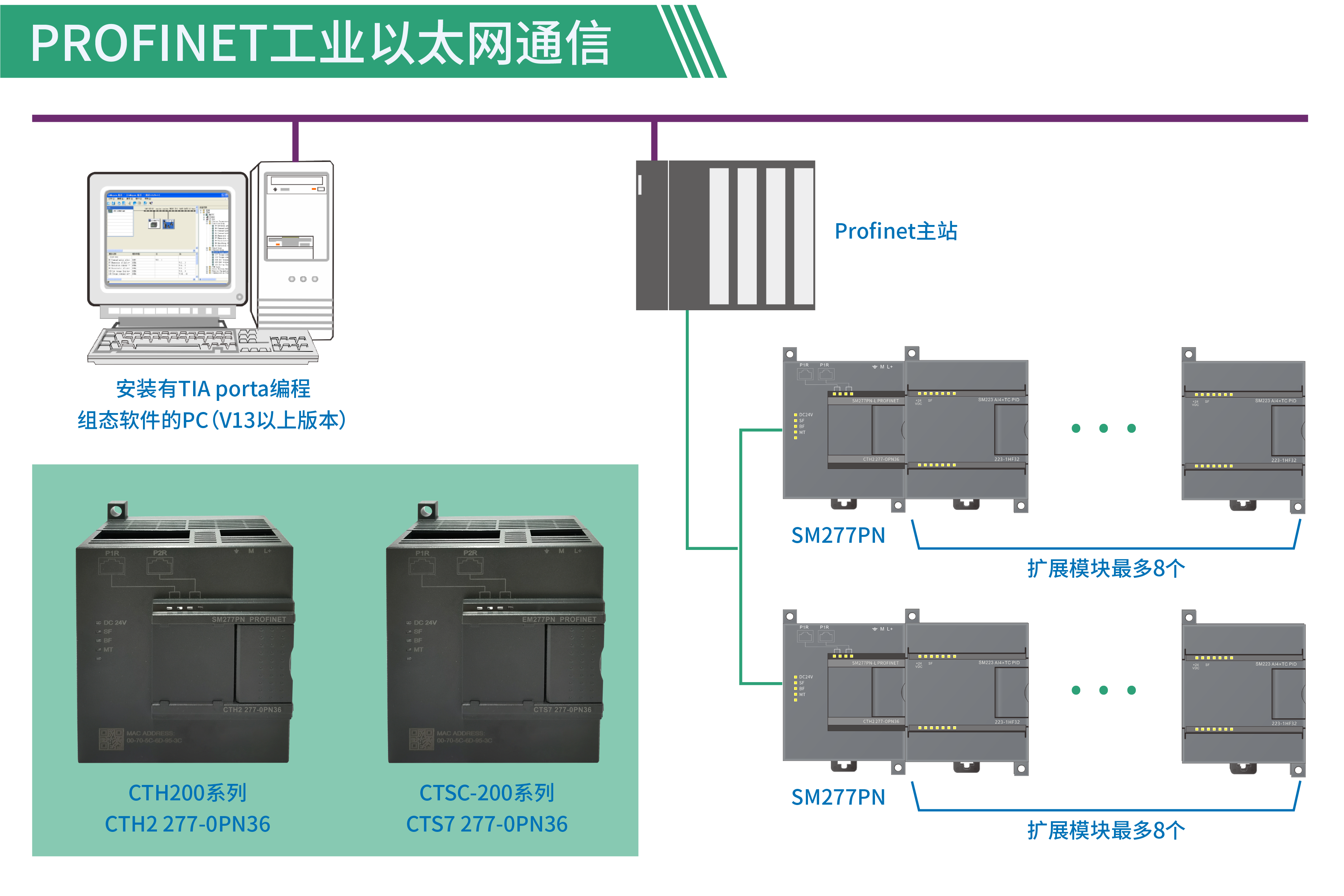

框架图
- 技术参数
-
产品型号 CTS7 277-0PN36 物理特性 尺寸（W×H×D） 71×80×62 mm 电源损耗 额定输入电压 24V DC 输入电压范围 20.4V~28.8V DC 输入电流 0.8A 极性反接； 有 总线电源电压 +5V DC 总线电源电流 1.1A 隔离 外部电源与系统电源隔离 电源； 供电电源端提供反接；すδ芗袄擞课展δ LED指示灯特性 24V电源指示灯（绿色） ON = 24VDC供电正常 OFF = 无24VDC供电 SF指示灯（红色） ON = 扩展I/O总线故障或者PROFINET？楣收 OFF = 无错 BF指示灯（红色） ON = PROFINET总线通信故障（未连接交换机 ，未检测到网络） Blinking = 组态配置不一致 OFF = 无错 MT指示灯 (黄色) （维护指示灯） ON = 丢失同步 OFF = 无错 P1R/P2R口指示灯（绿色） ON = 有到交换机/PN主站的连接 OFF = 没有到交换机/PN主站的连接 P1R/P2R口指示灯（黄色） ON = 有到交换机/PN主站的数据收发 OFF = 没有到交换机/PN主站的数据收发 扩展I/O能力 每从站支持最多？槭 8（数字量？椤⒛Ｄ饬磕？椤⑽露饶？椤ID控制？ ，不包括其他类型的？椋 协议类型 CTS7200 PLC自定义4MHZ总线协议 每从站IO最大配置 模拟量IO最大配置可达56AI/28AQ 数字量IO最大配置可达224DI/224DQ PROFINET通讯口 通讯接口 1个双RJ45口 数据传输速率 以太网服务的传输率为：100 Mbps PROFINET的传输率为：100 Mbps ，全双工 所支持以太网服务 ping、arp、网络诊断 (SNMP)/MIB-2、LLDP 实时性 RT：支持 ，最小周期1ms IRT：不支持 第三方PROFINET主站 支持 从站间通信距离最长 100m （100BASE-TX） 拓扑结构 支持星形、树形、线型拓扑结构 不支持环形拓扑结构 隔离 通信口隔离 硬件组态功能 导入的文件类型 PROFINET GDS文件XML格式 第三方PN主站 添加的CTS7 277-0PN36？橹С8个槽位的扩展 扩展？榭商砑邮至俊⒛Ｄ饬俊⑽露饶？楹蚉ID控制？ ，其他的？椴荒芴砑
- 典型应用
- 安装规格
-
接线规格
CTS7 277-0PN36接口示意图
接口定义
外部电源接口定义
3位可拆卸端子
符号
信号定义
L+
24V电源正
M
24V电源负
大地
双RJ45接口定义
双RJ45网口
位号
信号
信号定义
1
TX+
数据发送正端
2
TX-
数据发送负端
3
RX+
数据接收正端
4
--
--
5
--
--
6
RX-
数据接收负端
7
--
--
8
--
--
连接器外壳
PE
机壳接地

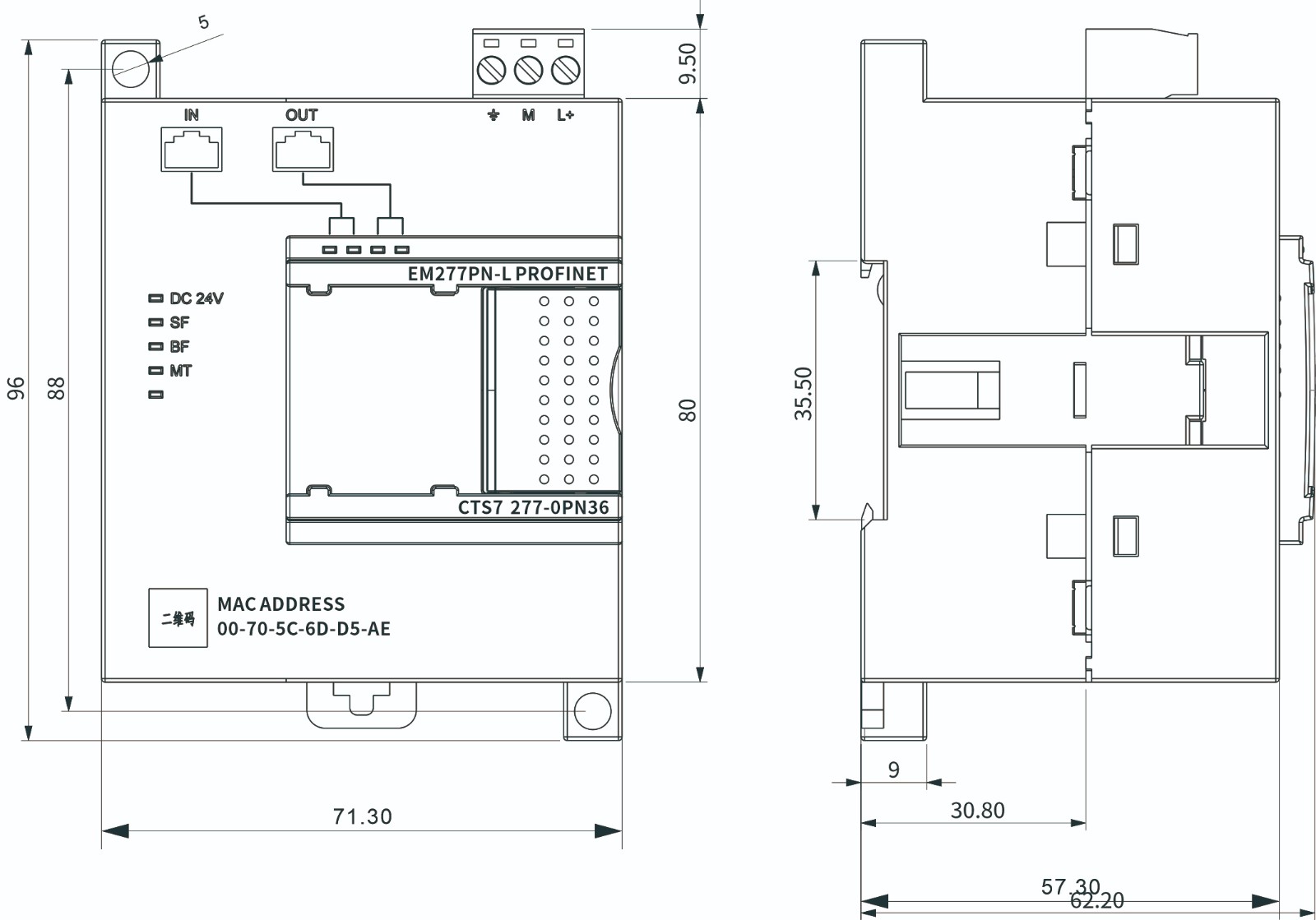

安装尺寸
CTS7/CTH2 277-0PN36？有安装孔 ，可以很方便地安装在背板上 ，？榘沧俺叽缂4-6：
图4-6 安装尺寸图
安装方法
在安装和拆卸CTS7/CTH2 277-0PN36？时 ，必须预先采取适当的安全措施并且确认CTS7/CTH2 277-0PN36？的供电被切断。
CTS7/CTH2 277-0PN36？既可以安装在控制柜背板上 ，也可以安装在标准DIN 导轨上；既可以水平安装 ，也可以垂直安装。
w 安装面板
1）按照图4-6的尺寸要求定位打孔；
2）用合适的螺钉将？楣潭ㄔ诒嘲迳；
3）如果使用了扩展？ ，将扩展？榈谋馄降缋铝角案窍旅娴睦┱箍。
w DIN 导轨安装
1）将导轨固定在背板上；
2）打开？榈撞康DIN夹子 ，将？楸巢靠ㄔDIN导轨上；
3）如果使用了扩展？ ，将扩展？榈谋馄降缋铝角案窍旅娴睦┱箍；
4）旋转？樘DIN导轨 ，合上DIN夹子；
5）仔细检查？樯DIN夹子与DIN导轨是否紧密固定好；
6）为避免？樗鸹 ，不要直接按压？檎 ，而要按压安装孔的部分。
当？在震动比较大的使用环境或者采用垂直安装方式时 ，应该使用DIN导轨挡块。如果系统处于高震动环境中 ，使用背板安装方式可以得到较高的震动；さ燃。
