- 概览
-
软件特征
友好的用户界面-菜单式界面 ，布局清晰 ，一目了然 。
智能导航功能--X轴导航示教,调试更方便 。
远程功能--降低维护调试成本 。
存储容量--程序存储个数16个 ，每个程序步序20个 。
硬件特征
远程通信--支持USB扩展WIFI ，实现远程监控调试
总线控制--采用RS485通信 ，布线更简单 ，完全消除干扰定位误差 。
分布式控制--IO控制和面板分开 ，控制线路更短 ，更省线材 ，降低整机成本 。
节能模式---耗能更小 ，当剪板机静止不动时会按照预先设定的时间自动关闭油泵
安全设计--软限位功能
断电记忆
剪切功能：
材料特性轻松设置
单步动作可重复多次 。
工件计数功能
剪切角度自动计算 。
后挡料（X轴）控制 。
剪切行程控制 。
剪切长度补偿 。
退让功能 。
退让时间、剪切时间、泄压时间设置 。
- 技术参数
-
物理特性
屏幕
7寸触摸屏 ，真彩LCD-TFT ，分辨率800x480
通讯接口
标准RS485通讯口、USB口 ，以太网RJ45
额定电压
24VDC ，允许电压范围20.4~28.8V DC
本机数字量输入点数
14 ，光电隔离 ，漏型/源型
本机数字量输出点数
10 ，光电隔离 ，短路； ，源型
扩展模拟量输入点数
4, 角度反馈
扩展模拟量输出点数
2, 0-10VDC,最大驱动5000Ω
系统工作的环境要求
温度0℃~55℃
相对湿度10%~95% ，非结露
大气压1080hPa~795hPa（对应高度为-1000m~+2000m）
相关认证标准
CE认证
适用语言
中文和英文
- 典型应用

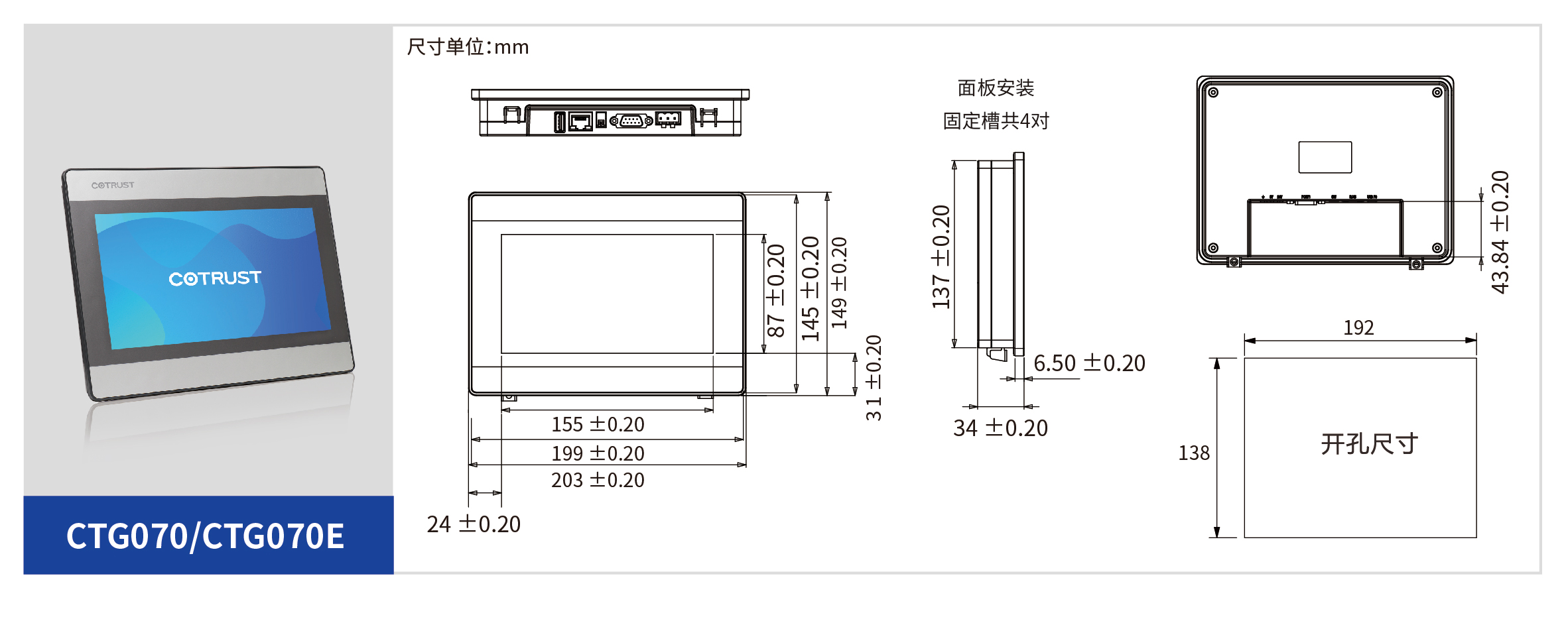

- 安装规格
-
- 样本/手册/软件
