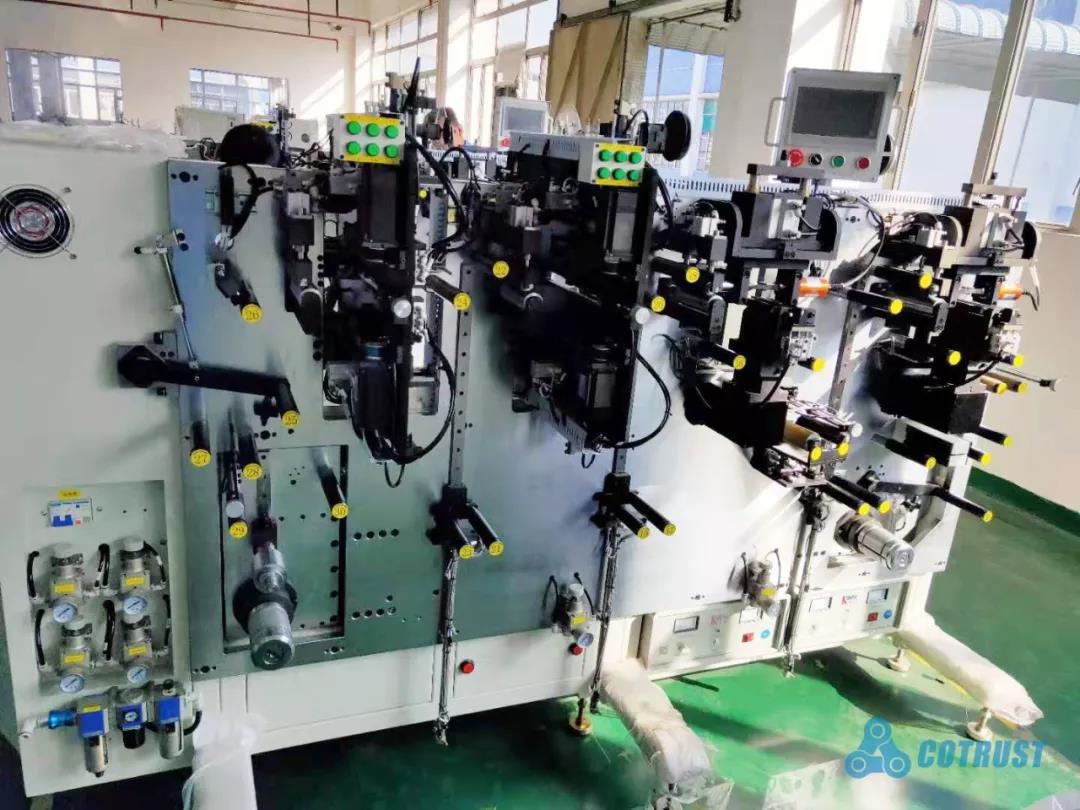

小合有请本次方案主角登场
（锂电池四道贴胶制片机）
圆柱形锂电池四道贴胶制片机用于圆柱形锂电池电芯的制作 ，对电池卷料自动完成正、负极片极耳焊接、切断、贴胶及极片贴胶、切断的一种设备。

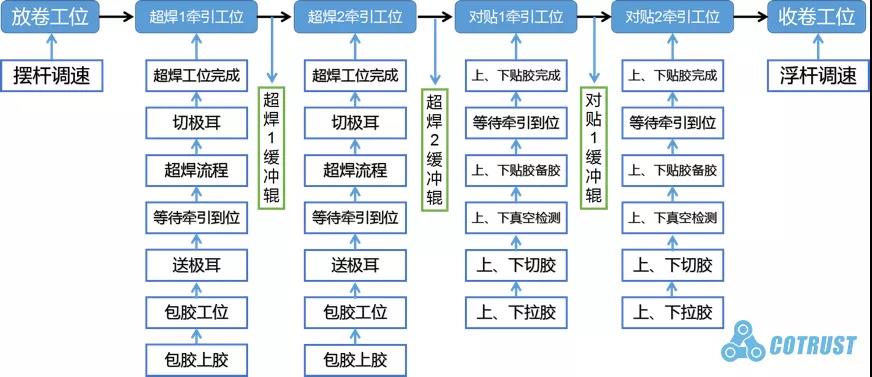

锂电池四道贴胶制片机--控制流程
自动锂电池制片机系统 ，是前端涂布机均匀涂上原料 ，再通过压延机形成一定厚度的片材 ，最后由分切机分成供制片机生产的合适长度的片材。由收放卷工位、超焊牵引工位、对贴牵引工位、极耳超焊工位、胶纸对贴工位组成。
锂电池四道贴胶制片机--控制要求
1. 收放卷要求送料精度高 ，保证牵引精准 ，保证极耳超焊与胶纸对贴准确加工。
2. 焊接速度、时间、压力等参数可调；
3. 牵引工位具备中断定位功能 ，保证生产效率及准确性。
4. 贴胶装置可同时贴4道胶 ，可同时开启两个超焊工位 ，需要选择性开关；
5. 不同工位报警功能：材放卷断带报警、中途断带报警、极耳断带报警、收卷片材报警、涂布错位报警、极耳漏焊报警、上下贴胶真空报警等
6. 要求PLC控制 ，HMI操作 ，方便易用。
锂电池制片机--麻将胡了2控制系统
自动锂电池制片机控制系统采用1套 CTH300系列H36-01、主站EtherCAT总线组网带15台高性能伺服A3N驱动 ，跟触摸屏之间采用Modbus485通信。

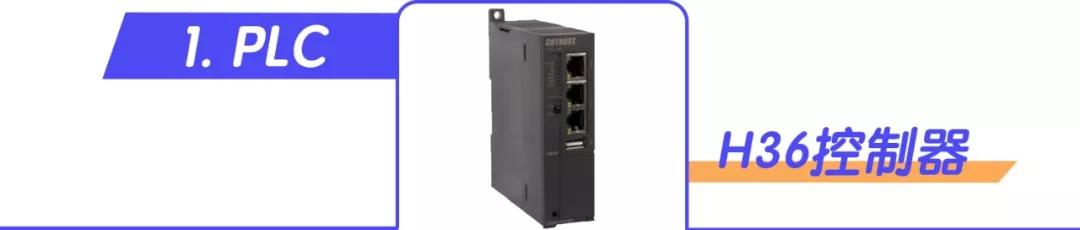

▼PLC采用麻将胡了2H36控制器 ，支持EtherCAT总线方式控制伺服驱动 ，集成了单轴定位、速度控制、回原等运控指令。
小合剧透：CTH300-H系列也有PLCopen轴功能指令了！
（听说单轴运动控制、插补、电子凸轮、电子齿轮统统包含 ，期待下期的新品发布吧~）

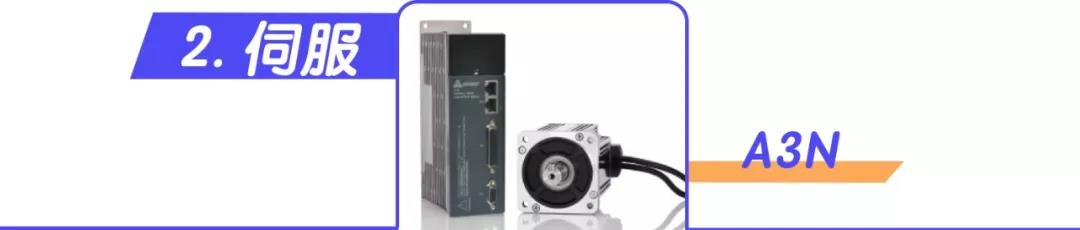

▼ 整套系统采用麻将胡了2A3N伺服 ，应用H36新增基于PLCopen的轴控制指令 ，快速、精准。

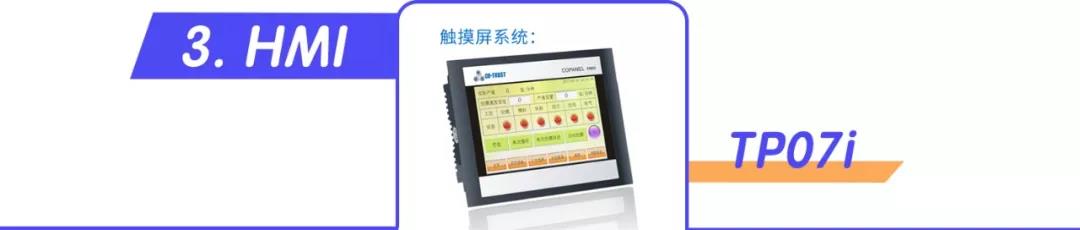

▼ 自动锂电池制片机选用TP07i触摸屏组态串口通信 ，提供多位置操作 ，节省调试时间 ，方便操作员调试。
画面内容丰富 ，提供多种功能操作 ，如：
● 1. 画面用于生产效率 ，批次生产数量监控与设置
● 2. 不同工位参数可根据生产加工要求进行设置
● 3. 提供手动调试、连动调试

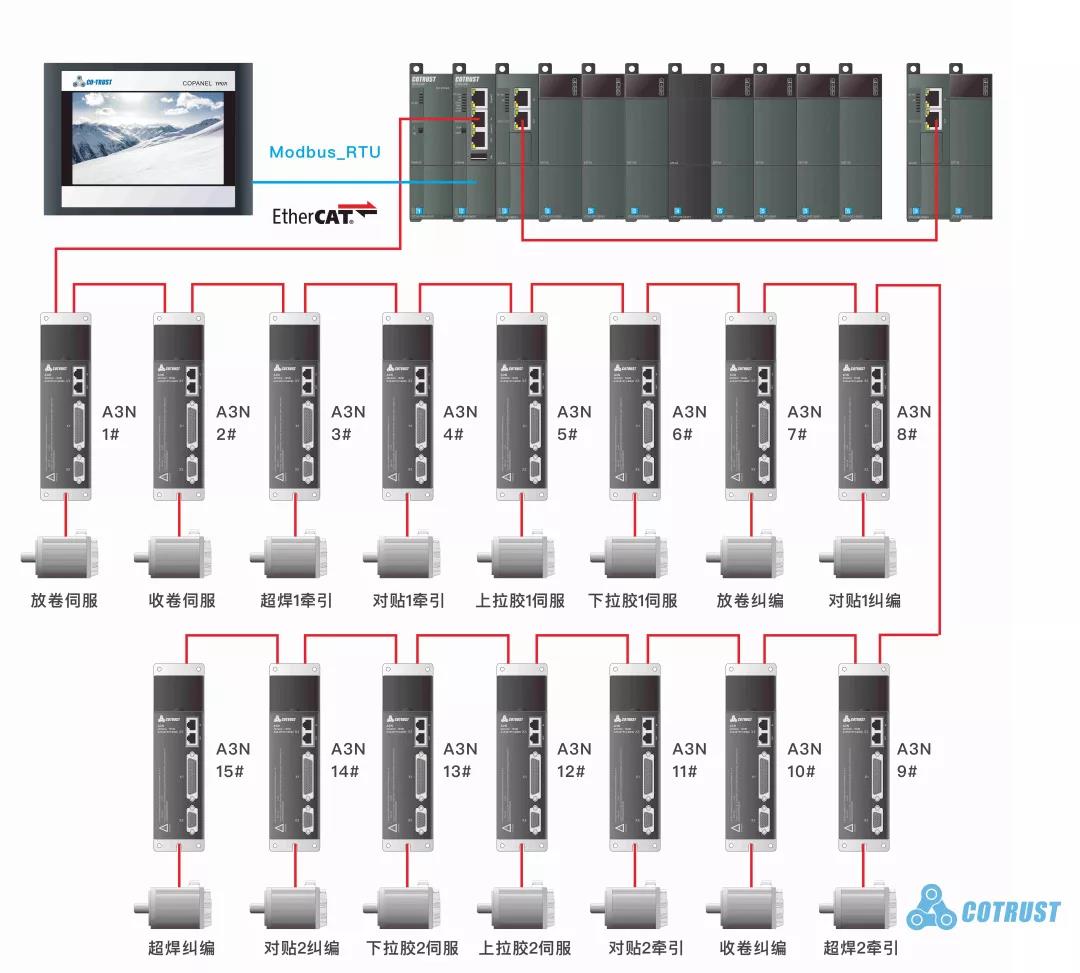

锂电池制片机--麻将胡了2方案架构图

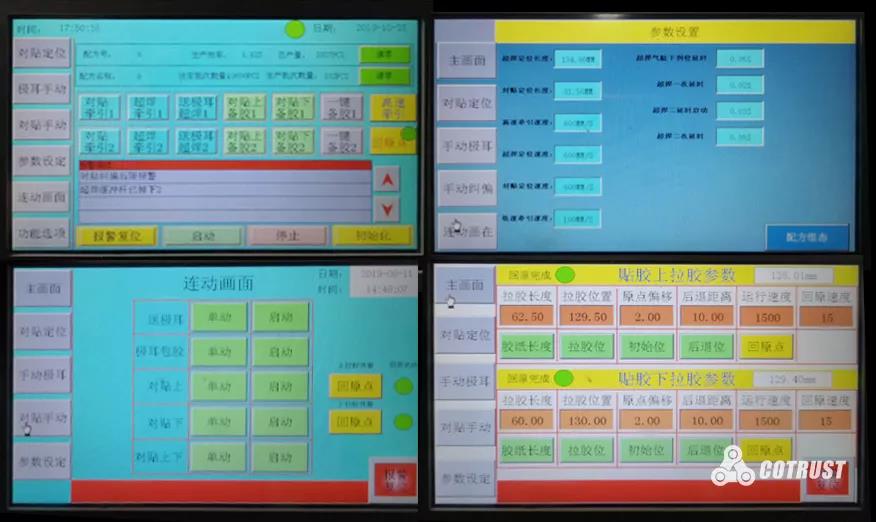

锂电池制片机--现场监控画面
锂电池制片机--现场视频
麻将胡了2控制方案优势
采用麻将胡了2的整套方案 ，通信可靠 ，响应快 ，操作便捷 ，效率高。
1、麻将胡了2CTH300系列PLC ，程序、数据空间大 ，扩展能力强 ，处理器扫描速度快；
2、高速EtherCAT总线控制方案 ，接线简洁 ，控制精度高 ，速率快 ，响应实时；
3、TP07i触摸屏的监控画面实现各工位独立运行 ，单独调试 ，保证卷材良品率；
4、采用运行中断定位 ，执行中断时 ，按设定位置一步到位定位完成 ，定位精准；
5、生产效率大幅提高 ，从普通机型的1.7s/pcs提升至本方案的1.48s/pcs。
